筛分设备的主要作用就是将破碎的产品进行分级,根据原料的粒度不同,筛网的材料和安装方式也不一样。
给料粒度大于100毫米以上的,筛网要选择硬质筛面,开孔也会稍大,采用钢性或半刚性组合式筛板(推荐聚氨酯筛板,钢丝骨架浇筑而成)安装有嵌入式或者螺栓紧固式,安装难度不大;
当给料粒度小于100毫米时,筛网可以选择使用软制筛网(推荐使用聚氨酯筛网),这样筛分效率会有大大的提升,软制筛网的安装方式多为钩式安装法,两端配有张紧度钩、将筛网直接挂在筛框上。
筛网的材料
目前在破碎筛分中,一级筛分的下层筛网或二级以上筛分的筛网,使用的材质一般为聚氨酯筛网、橡胶筛网和钢丝编织筛网。

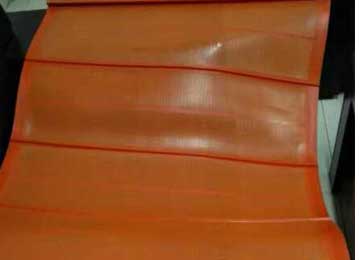

聚氨酯筛网很多用户都认为它是最耐磨的筛网,虽然购买成本比其他筛网高出不少,但是在使用效果上却是很划算的,变相的节约了不少成本,提高了筛分效率,聚氨酯筛网的优点数不胜数,在这里就不一一表述了。
钢丝编织筛网,筛分效果虽好,但其使用寿命很短,只有几天或十几天,因此,在连续作业的筛分系统,由于更换太频繁,难于适应大规模连续作业需要,使用范围较小。
橡胶筛网,有较好的抗水、耐磨特性,柔软、易加工,综合了以上两种材料的优点,因此在很多工矿企业广泛应用。
安装中存在的问题
(1)大多的筛分设备制造厂,在制造筛网时,为了提高有效筛分面积,都把筛网的支撑梁设计成一根侧立的钢板,在钢板上压一块或衬一块橡胶保护条。
(2)有的筛面较宽的振动筛则将筛网分成两半。中间由压板、螺钉将筛网压住,两头用张紧钩将筛网向筛框方向张紧。这种方式在初次安装时尚可,多次安装后,由于固定在筛框梁上的带内螺纹的固定板上的螺纹会锈死,导致螺钉拆不出来,给检修带来很多不便。另外,从筛网失效的情况看,虽然筛网变短了,但筛网摩擦扯断的局面没有明显改善。
改进措施
通过多次的实践,总结了一种有效的办法:
(1)将支撑梁(扁钢)改为角钢,再在角钢上表面衬胶,减少筛网与角钢的刚性接触;
(2)将压紧螺栓做成丁字头螺栓,在紧固螺栓时防止螺栓打转;
(3)在角钢上选择合理位置焊接需要数量的托板。以某单筛为例,一般,我们将支撑角钢 设计为3根,每张筛网压上、下两个位置,则每张筛网压6块压板。在安装筛网前先将丁字螺栓放在托板上,上头露出角钢;
(4)铺好筛网,预张紧,再安装上压板;压板压紧后再将筛网张紧到设计要求
效果
这种方法解决了筛网伸长、摩擦等问题,压板安装全部在上面进行,且不受外部条件影响,更换筛网时不需作任何处理,极为方便可行。通过这种改进,筛网的使用寿命延长了3~4倍,同时减少了检修时间,大大降低了生产成本。
